不銹鋼電動減壓器ERW13

ERW13系列電動減壓器，可接收電信號控制，單級式膜片減壓結構，不銹鋼膜片壓力傳輸，輸出壓力穩定，適用于純凈氣體、標準氣體、腐蝕性氣體和液體等。適用范圍：實驗室、石油化學工業、測試設備。

服務熱線： 021-60528933

在線咨詢

電動減壓器由直行程電動執行機構和低流阻直通單座閥體組成.電動執行機構為電子式一體化結構，內有伺服放大器，可遠程控制，電腦控制，輸入控制信號(4-20mA DC或0-5VDC)及電源即可控制閥門開度，達到對壓力、流量工況參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。

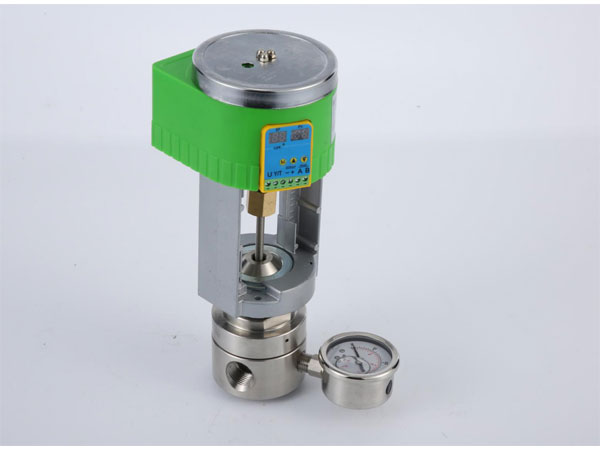

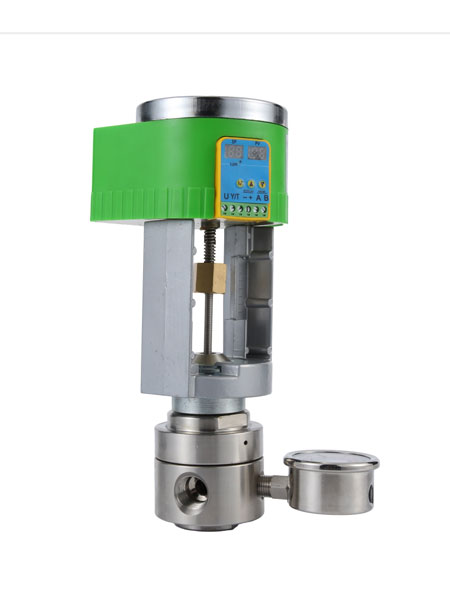

電動減壓器

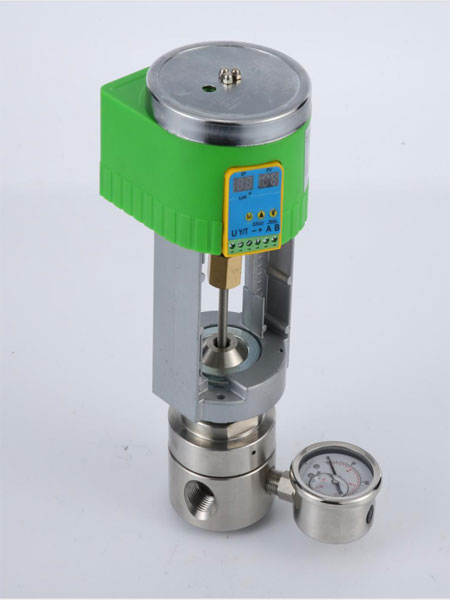

電動減壓器

設計特點Design features

●母體與膜片采用硬密封形式。

● 母體螺紋：3/4" NPT（F）1/2" NPT（F）

● 可采用面板式或墻式安裝。

● 可以遠程控制，可電腦控制，PLC控制等多種控制方式

● 動作靈敏，精度高

特性參數Characteristic parameters

? 最大輸入壓力：500 , 1500 psig
? 輸出壓力：0～15, 0～25,0～75,0～125psig, 0～250psig
? 安全測試壓力：1.5 倍的最大輸入壓力
? 適用溫度:-40℃至＋100℃（大于100℃咨詢技術）
? 泄漏率:2×10-8 atm cc/sec He
? 適用溫度:-40℃至＋100℃（大于100℃咨詢技術）
? Cv 值:1.2,1.8
? 電壓： AC24V 和DC24V
? 輸入信號：0-5mA, 0-10mA 4-20mA

產品材質Product material

? 母體:316L , Brass ,C276, TA2, 蒙乃爾400,不銹鋼襯氟

? 上蓋：304

? 膜片：316L C276

? 過濾網：316L(10μm)

? 閥座:PCTFE,PTFE,PEEK,Vespel

? 彈簧： 316L

? 閥芯頂桿：316L

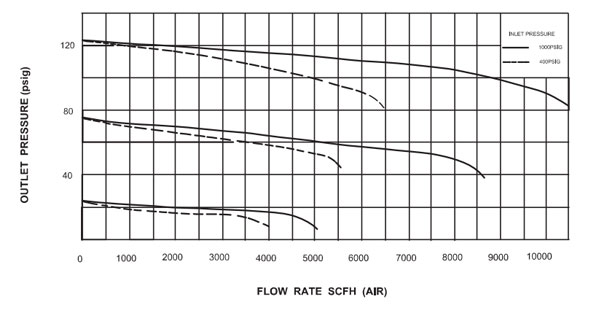

流量曲線圖Flow curve

安裝尺寸圖Installation dimensions

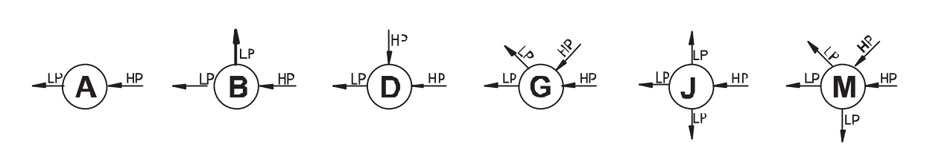

母體孔位圖Matrix bitmap

訂購指南 ORDERING INFORMATION
系列型號	母體材質	母體孔位	輸入壓力	輸出壓力	壓力表	進氣形式	出氣形式	選項
	L	B	D	H	G	02	02	P
ERW13電動減壓器	L:316L B:Brass C:C276 T:TA2 M:Monel CF:襯氟	A B D G J M	D:1500psig F:500psig	G:0-250psig I:0-125psig J:0-75psig L:0-25psig M:0-15psig Q:30"Hg Vac-30psig S:30"Hg Vac-60psig T:30"Hg Vac-100psig	G:附壓力表（Mpa) P:附壓力表（psig/bar) W:無壓力表	04:1/2NPT(F) 05:1/2NPT(M) 06:3/4NPT(F) 13:1/2"卡套接頭 14:3/4"卡套接頭其他接頭可供選擇	04:1/2NPT(F) 05:1/2NPT(M) 06:3/4NPT(F) 13:1/2"卡套接頭 14:3/4"卡套接頭其他接頭可供選擇	P:面板式安裝 R:安全閥 ZR:自泄壓 SR:自卸壓帶回收口
