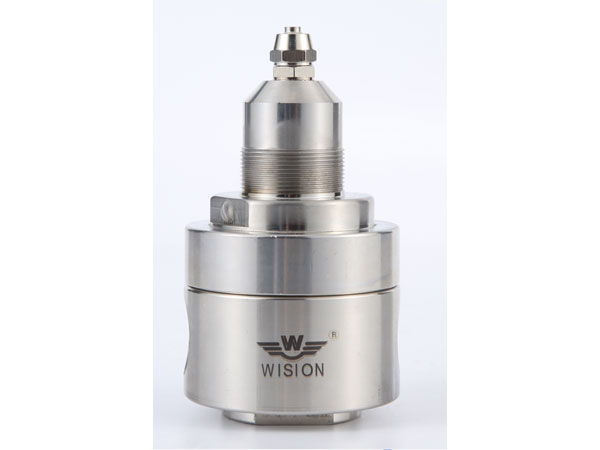

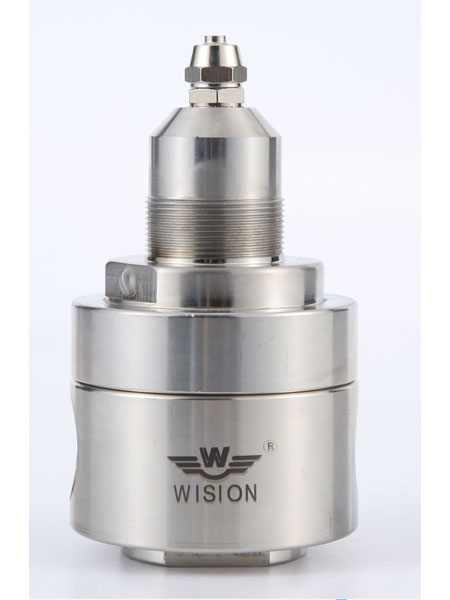

不銹鋼氣控減壓器ARW13

ARW13系列氣控減壓器，級式膜片減壓結構，不銹鋼膜片壓力傳輸，輸出壓力穩定，適用于純凈氣體、標準氣體、腐蝕性氣體和液體等。適用范圍：實驗室、石油化學工業、測試設備。

服務熱線： 021-60528933

氣控減壓器是根據控制壓縮空氣壓力來調整閥后壓力的大小，控制閥后流體壓力。壓力在調節范圍內可任意調節，連續控制，實現閥后壓力的連續、無級調節，可以遠程控制、氣動控制等多種控制方式，閥后壓力受空氣壓力控制，可以相等，也可以按一定比例變化，氣控比率1：1到1:100。氣控減壓器適用于流體壓力需要遠程控制、精確控制的使用場合。

氣控減壓器

設計特點Design features

●母體與膜片采用硬密封形式。

● 母體螺紋：3/4" NPT（F）1/2" NPT（F）

● 可采用面板式或墻式安裝。

●可以遠程控制，氣動控制等多種控制方式。

● 壓縮空氣壓力0-7bar

● 動作靈敏，精度高

特性參數Characteristic parameters

? 最大輸入壓力：500 , 1500 psig
? 輸出壓力：0～15, 0～25,0～75,0～125psig, 0～250psig
? 安全測試壓力：1.5 倍的最大輸入壓力
? 適用溫度:-40℃至＋100℃（大于100℃咨詢技術）
? 泄漏率:2×10-8 atm cc/sec He
? 適用溫度:-40℃至＋100℃（大于100℃咨詢技術）
? Cv 值:1.2,1.8
? 氣控比率1：1到1:100
? 線性度：±5%F.S以下
? 靈敏度：±3%F.S以下
? 精度：±5%F.S以下

產品材質Product material

? 母體:316L , Brass ,C276, TA2, 蒙乃爾400,不銹鋼襯氟

? 上蓋：304

? 膜片：316L C276

? 過濾網：316L(10μm)

? 閥座:PCTFE,PTFE,PEEK,Vespel

? 彈簧： 316L

? 閥芯頂桿：316L

流量曲線圖Flow curve

安裝尺寸圖Installation dimensions

母體孔位圖Matrix bitmap

訂購指南 ORDERING INFORMATION
系列型號	母體材質	母體孔位	輸入壓力	輸出壓力	壓力表	進氣形式	出氣形式	選項
	L	B	D	H	G	02	02	P
ARW13氣控減壓器	L:316L B:Brass C:C276 T:TA2 M:Monel CF:襯氟	A B D G J M	D:1500psig F:500psig	G:0-250psig I:0-125psig J:0-75psig L:0-25psig M:0-15psig Q:30"Hg Vac-30psig S:30"Hg Vac-60psig T:30"Hg Vac-100psig	G:附壓力表（Mpa) P:附壓力表（psig/bar) W:無壓力表	04:1/2NPT(F) 05:1/2NPT(M) 06:3/4NPT(F) 13:1/2"卡套接頭 14:3/4"卡套接頭其他接頭可供選擇	04:1/2NPT(F) 05:1/2NPT(M) 06:3/4NPT(F) 13:1/2"卡套接頭 14:3/4"卡套接頭其他接頭可供選擇	P:面板式安裝 R:安全閥 ZR:自泄壓 SR:自卸壓帶回收口
