您的位置： 首頁 > 調節閥 > EJ20電動流量調節閥

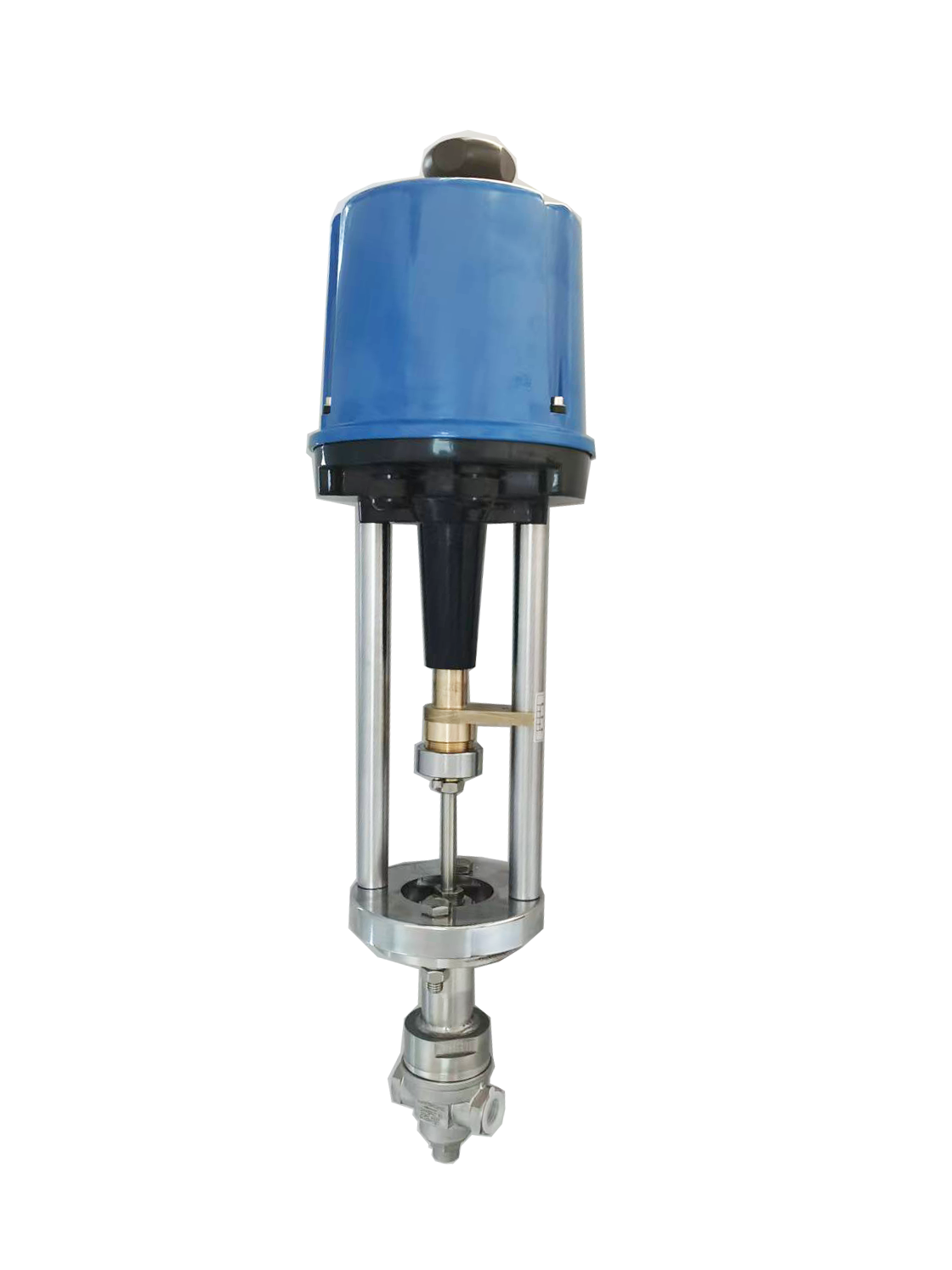

EJ20電動流量調節閥

服務熱線： 021-60528933

電動流量調節閥是電動執行機構和頂導向式直通閥體組成。具有結構緊湊、重量輕、動作靈敏、流量特性精確，可實現對流體介質的自動調節控制，精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數。廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。
電動流量調節閥特點
1.可以接受控制系統輸入4-20mA DC電流信號，改變閥門開度位移，達到對流體介質的工藝參數精確調節控制
2、按作用模式可分；正作用：常開型K（當信號壓力增大時閥位向下位移），反作用：常閉型B（當信號壓力增大時閥位向上位移）.
3、可以采用平衡型閥芯，不平衡力小，操作穩定
4、通過改變閥芯形狀的設計；不同的閥芯窗孔形狀會得到不同流量特性值：等百分比（對數）性、直線性。

設計特點Design features

● 小口徑閥屬于精密定制產品

● 采用閥體結構多樣：單座結構，雙座平衡結構。

● 閥桿密封可選：填料密封、波紋管、PTFE膜結構（衛生級）

● 0.5%的電子控制死區

● 等百分比流量特性曲線。

● 高壓閥（PN64-PN400）采用（調節錐+迷宮式）設計，保證流量線性精度與多級降壓的技術難關。

特性參數Characteristic parameters

? 閥門尺寸：口徑DN2-100mm

? 配執行機構（氣缸）：φ80~125mm，膜蓋直徑98-500mm

? 連接方式：可選*G螺紋3/8 *法蘭（GB-PN16/PN25）*卡套連接*焊接活接

? 壓力等級：PN63（耐壓）具體工作壓力（根據缸徑而定）

? 流量特性：等百分比曲線（標準）線性O(shè)R 反等百分比曲線（定制）

? 氣缸功能：單作用（常開OR常閉）雙作用

? 適用介質：酒精、燃料油、鹽堿溶液、有機溶劑、乳化液、氣體、蒸汽。

? 介質溫度：-10~180℃（標準） -30~250℃（定制）

? 電控參數：供電24V/DC 控制信號：4~20mA 輸入輸出

產品材質Product material

? 閥體：閥桿304/316L（可選：哈氏合金斯泰來合金）

? 閥桿：304/316L （可選：哈氏合金斯泰來合金）

? 主密封（閥芯）：PTFE VS 316 OR 316 VS 316（可選：哈氏合金斯泰來合金蒙乃爾合金）

? 填料：RPTFE

? 氣缸：304

? 泄漏等級：CLASS V(硬密封) CLASS VI（軟密封）

? 應用行業：航空、航天、實驗室、核工業、制藥、精細化工。

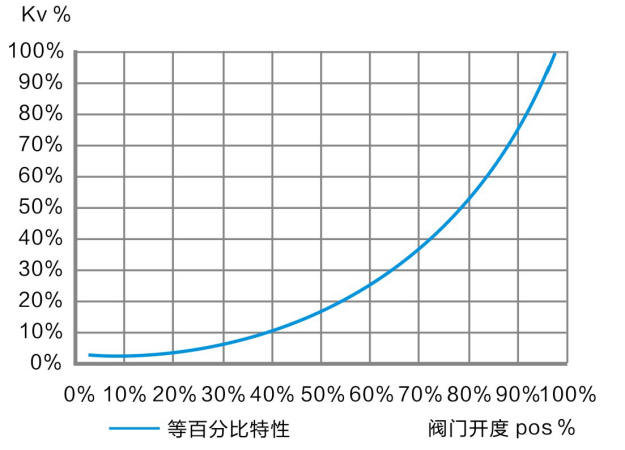

等百分比特性圖 equal percentage characteristic curve

resource/images/7d5c6022666d497789b5eabce039aa08_12.png

訂購指南 ORDERING INFORMATION
系列型號	材質	口徑	作用方式	壓力等級	流量特性	溫度	防爆要求
EJ20電氣比例調節閥	L:316L S:304 B:Brass C:C276 T:TA2 W:WCB	2 3 4 6 8 10 12 15 20 25 32 40 50 65 80 100	B:信號增加閥開 K:信號增加閥關	16:PN16 40:PN40 64:PN64 100:PN100 160:PN160 250:PN250 400:PN400	L:線性 Q:等百分比 F:快開	N:-20~80℃ H:-40~250℃ H1:-40~450℃ D:-40~-100℃ D1:-40~-190℃	Ex:防爆 NO:非防爆
